Предлагаю вашему внимаю инструкцию разборки смартфона Meizu MX4 (аналогичная MX4 Pro).
Суть проблемы: в один прекрасный день обнаружилось, что при входящем звонке перестал работать внутренний динамик: владелец смартфона не слышал голоса собеседника.
С виду это выглядело так, будто внутренний динамик повредился\сгорел\испортился, но время от времени смартфон сам приходил в чувство и работал нормально, после чего опять отключал динамик. При подключении гарнитуры иногда смартфон оживал, но опять же не надолго.
Еще один баг, по которому можно определить, работает ли динамик или нет — это системные звуки. Если при нажатии на тачскрины вы не слышите системных звуков — 100%, что динамик отключился. Если слышите — значит работает.
Немного поисков в гугле, а также пару минут раздумий о проблеме привели меня к мысли, что:
- а) 80% поломано 3.5мм гнездо. Возможно, что залип какой-то из контактов, который замыкал цепь и смартфон думал, что воткнута гарнитура. Поэтому отключал внутренний динамик и соответственно системные звуки не воспроизводились. Подозрения подтвердились после 5 минутного изучения 3.5мм разъема и нахождении точки соприкосновения, после чего динамик включался обратно. Но всего на пару секунд.
- б) возможно, что проблема с аудиочипом или плохая пропайка контактов ( некоторые пользователи столкнулись именно с этой проблемой (со слов СЦ Мейзу) ).
Отправлять в Китай смысла особо нет поэтому было решено отнести в СЦ и узнать, что там скажут (параллельно связаться с продавцом и узнать о возврате).
Дело было вечером. Делать было нечего. Решил разобрать.
Выключаем смартфон, снимаем заднюю крышку, берем отвертку филипс и китайский мультитул для вскрытия планшетов и смартфонов (кликабльно) или такой (кликабельно):
Аккуратно раскручиваем винты. Без усилий, чтобы не оставить следов вскрытия и не повредить шлицы. Защитный кожух, который скрывает от посторонних глаз не только аккумулятор смартфона, но и остальные детали, спрятан за 11 видимыми винтами (зеленый цвет) и двумя опломбированными — красный цвет (чуть ниже напишу, как вскрыть смартфон без последствий).
На самом деле пломба — это ничто иное как белая краска в отличии от других смартфонов, где используются фирменные наклейки.
Откручиваем опломбированные винты. Когда будете закручивать винтики обратно не перепутайте опломбированные винты с другими.

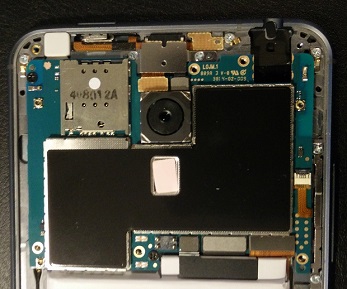

Поддеваем защитный кожух (он на защелках) и получаем полный доступ к «внутренностям смартфона».
Хотел бы отметить отличную сборку. В случае необходимости аккумулятор легко заменяется. Просто отсоедините шлейф.
В случае необходимости 3.5мм гнездо снимается очень легко. Достаточно отвинтить один болтик и потянуть пластмасску немного вверх .
К великому сожалению, беглый осмотр не выявил ничего странного. Контакты на плате и в самом 3.5мм гнезде были протерты спиртом, но звук так и не появился.
Хотел бы отметить несколько моментов:
- Не перепутайте опломбированные винты
- При обратной сборке будьте внимательными. В случае попадания пыли на линзу камеры НЕ НАДО лезть пальцами!
В случае несанкционированного вскрытия смартфона вам понадобиться:
- а) зубочистка
- б) корректор канцелярский
После того, как вы закрутите все винтики и соберете смартфон полностью. Возьмите канцелярский корректор, поломайте зубочистку. Нанесите небольшую каплю корректора на бумагу. Мокните кончик зубочистки в корректор, а потом дотроньтесь им до винтика. За пару раз весь шлиц винтика покроется белой краской, как и в начале.
Настоятельно рекомендую перед вскрытием проконсультироваться с продавцом, чтобы не потерять гарантию.
